Jak teplotní kompenzace ovlivňuje přesnost DIP/SIP tlakového senzoru s přímým konektorem?

V systémech přesného měření a řízení je přesnost určujícím staardem výkonu senzoru. Mezi různé faktory ovlivňující přesnost měření patří např. teplotní kompenzace hraje klíčovou roli – zejména v aplikacích vystavených dynamickým podmínkám prostředí. A balení s přímým konektorem DIP/SIP tlakový senzor je široce používán v průmyslové automatizaci, lékařských zařízeních, automobilových systémech a zařízeních inteligentních domácností, kde provozní prostředí často zažívá výrazné teplotní výkyvy.

Společnost byla založena v roce 2011 a sídlí v Wuxi National Hi-tech District , Wuxi Mems Tech Co., Ltd. se stal specializovaným podnikem v Výzkum a vývoj, výroba a prodej snímačů tlaku MEMS . Odbornost společnosti v teplotní kompenzace Technologie zajišťuje konzistentní a spolehlivý výkon v širokém rozsahu teplot. S aplikacemi od hydraulických systémů až po lékařská monitorovací zařízení demonstrují tlakové senzory DIP/SIP společnosti s přímým konektorem, jak správné řízení teploty přímo zvyšuje přesnost senzoru a dlouhodobou stabilitu.

Pochopení struktury přímého konektorového balíčku DIP/SIP tlakového senzoru

Principy balení DIP a SIP

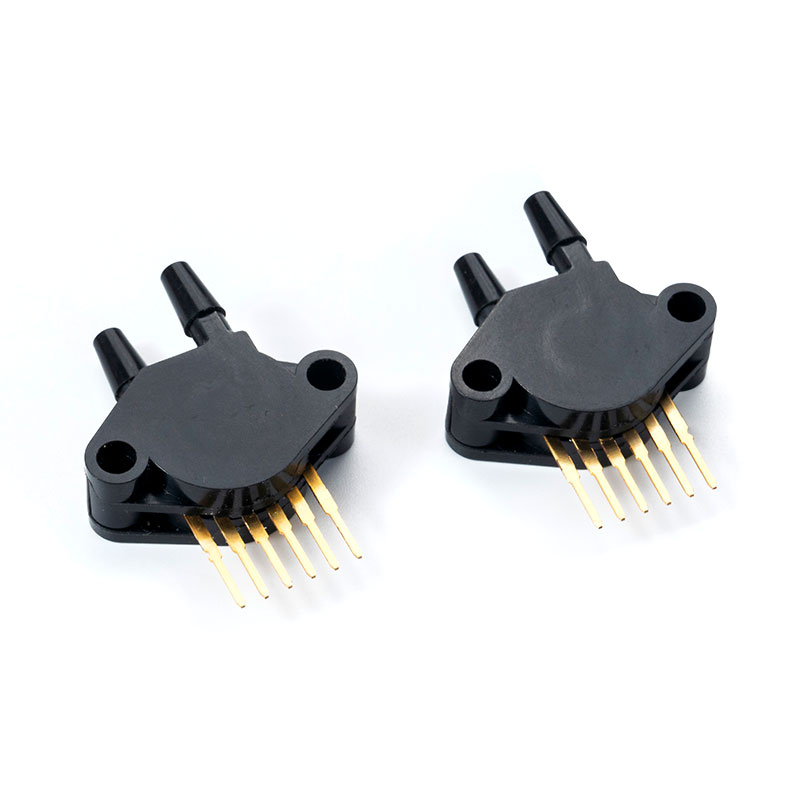

A balení s přímým konektorem DIP/SIP tlakový senzor odvozuje svůj název od způsobu zapouzdření a připojení. The duální in-line balíček (DIP) obsahuje dvě řady kolíků vyčnívajících kolmo z obou stran obalu, což umožňuje vložení senzoru přímo do otvorů na desce plošných spojů a bezpečné pájení. Tento design nabízí silná mechanická stabilita a vynikající spolehlivost elektrických kontaktů , díky čemuž je vhodný pro průmyslové řídicí systémy a testovací zařízení, která vyžadují častou manipulaci nebo vystavení vibracím.

Na rozdíl od toho, jeden in-line balíček (SIP) používá jednu řadu svisle zarovnaných kolíků na jedné straně. I když poskytuje podobné pohodlí při vkládání, nabízí zapouzdření SIP lepší prostorová efektivita , který je ideální pro aplikace s omezenou plochou desky, ale střední světlou výškou. U obou forem balení zajišťuje přímá konstrukce zástrčky snadná instalace, stabilní připojení a efektivní ladění , což zjednodušuje integraci do stávajících systémových architektur.

Jak teplota ovlivňuje přesnost snímače tlaku

Snímače tlaku spoléhají na přeměnu mechanického namáhání na elektrický signál. V a balení s přímým konektorem DIP/SIP tlakový senzor , snímací prvek – typicky piezorezistivní čip na bázi MEMS – reaguje na aplikovaný tlak změnou svého odporu. Tato změna je pak převedena na výstupní napětí nebo digitální signál.

Nicméně, teplotní změny může narušit tyto elektrické charakteristiky několika způsoby:

1. Roztahování a smršťování materiálu – Změny teploty mění fyzické rozměry membrány a substrátu snímače, mírně modifikují rozložení napětí a vedou k posunům výstupu.
2. Posun odporu – Odporové prvky ve strukturách MEMS vykazují změny odporu závislé na teplotě, což způsobuje chyby posunu ve výstupním signálu.
3. Posun nulového bodu a rozpětí – Ty patří mezi nejčastější zdroje nepřesností; hodnoty nulového výstupu a plného výstupu snímače se mění se změnami teploty.
4. Nesoulad tepelného stresu – Různé materiály používané v balení, pájka a křemík mají různé koeficienty tepelné roztažnosti. Nerovnoměrná akumulace napětí může ovlivnit linearitu a dlouhodobou stabilitu snímače.

Bez účinného teplotní kompenzace , dokonce i vysoce kvalitní tlakový senzor MEMS může zobrazit znatelné teplotní posun , což snižuje jeho přesnost a opakovatelnost.

Princip teplotní kompenzace

Teplotní kompenzace se týká procesu korekce výstupu senzoru, aby se minimalizoval vliv kolísání teploty na přesnost měření. V balení s přímým konektorem DIP/SIP tlakový senzor , to zahrnuje jak hardwarové, tak softwarové strategie.

Hardwarová kompenzace

Hardwarová teplotní kompenzace využívá ke stabilizaci výstupu další obvody nebo materiály s protichůdnými teplotními koeficienty. Přesné odpory, termistory nebo specializované sítě pro vyvažování můstků mohou dynamicky upravovat cestu signálu.

Softwarová kompenzace

Softwarové techniky využívají mikrokontroléry nebo kalibrační algoritmy k opravě dat na základě teplot získaných během provozu. Prostřednictvím matematického modelování a korekce v reálném čase tyto systémy efektivně linearizují výstup senzoru v celém rozsahu teplot.

v Wuxi Mems Tech Co., Ltd. , všechny produkty procházejí kalibrace nuly/plného rozsahu , teplotní posun testing a hodnocení dlouhodobé stability před odesláním. Tím je zajištěno každé balení s přímým konektorem DIP/SIP tlakový senzor udržuje přesný výkon i při rychle se měnících tepelných podmínkách.

Teplotní kompenzace a proces kalibrace

The teplotní kompenzace proces zahrnuje několik fází navržených tak, aby bylo dosaženo stabilního chování výstupu v celém rozsahu teplot.

1. Charakterizace

Senzory jsou nejprve testovány za kontrolovaných podmínek, aby se zaznamenalo, jak se jejich výstupy mění v různých teplotách. Datové body se shromažďují od mínus po zvýšené teploty, aby se vytvořil chybový profil.

2. Modelování

Na základě těchto dat vyvinuli inženýři kompenzační modely, které popisují vztah mezi teplotou a výstupní odchylkou.

3. Realizace

Tyto modely jsou implementovány buď prostřednictvím analogových obvodů (např. odporové vyvažovací sítě) nebo digitálního řízení (např. kompenzace na bázi mikrokontroléru).

4. Ověřování

Každý balení s přímým konektorem DIP/SIP tlakový senzor je po kompenzaci znovu vyhodnocena, aby se potvrdilo, že výstup obvykle zůstává ve specifikovaných mezích přesnosti ±1,5 % VFSS pro staardní série a až ±1,0 % pro vysoce přesné verze.

Vliv teplotní kompenzace na přesnost snímače

Teplotní kompenzace výrazně zlepšuje přesnost, stabilitu a životnost a balení s přímým konektorem DIP/SIP tlakový senzor . Účinky lze shrnout do následující tabulky:

Prostřednictvím tohoto procesu poskytují kompenzované senzory stabilní a přesná měření, která jsou pro ně důležitá průmyslová automatizace , lékařské sledování a automobilové řídicí systémy .

Teplotní kompenzace v průmyslových aplikacích

V průmyslové automatizaci stroje často pracují za proměnlivých tepelných podmínek kvůli vysoké spotřebě energie a vystavení vlivům prostředí. Systémy jako např hydraulická čerpadla, vzduchové kompresory a pneumatická zařízení vyžadují senzory, které mohou udržovat přesné údaje o tlaku navzdory teplotním výkyvům.

A balení s přímým konektorem DIP/SIP tlakový senzor s kompenzací teploty v celém rozsahu zajišťuje stabilní výstupní signály , umožňující přesné regulační smyčky a zkracující prostoje způsobené rekalibrací senzoru. Wuxi Mems Tech Co., Ltd. integruje design proti rušení a teplotní posun correction v rámci svých senzorů průmyslové kvality, které podporují konzistentní monitorování v drsných prostředích.

Výsledek je vylepšen spolehlivost systému , snížená frekvence údržby a optimalizovaná efektivita procesů – klíčové faktory moderní automatizace výroby.

Teplotní kompenzace ve zdravotnických zařízeních

Kontrola teploty je kritická v lékařských systémech, kde i drobné nepřesnosti senzoru mohou ovlivnit bezpečnost pacienta. Zařízení jako např ventilátory, infuzní pumpy a monitory krevního tlaku závisí na stabilní detekci tlaku v širokém rozsahu prostředí.

Kompenzováno balení s přímým konektorem DIP/SIP tlakový senzors poskytnout výkon s nízkým driftem , zajišťující, že odečty zůstanou přesné i během dlouhodobého provozu. Senzory navržené společností Wuxi Mems Tech Co., Ltd. nabídka rychlá odezva, kompaktní velikost a vysoká opakovatelnost , umožňující integraci do složitých lékařských okruhů.

Pro konstruktéry lékařských přístrojů zjednodušují teplotně kompenzované senzory kalibrace systému a maintain accuracy even under variable room or body temperatures, ensuring reliable diagnostic and therapeutic outcomes.

Teplotní kompenzace v automobilovém prostředí

Automobilové systémy jsou vystaveny některým z nejextrémnějších provozních podmínek – od mrazivých zim po teplo v motorovém prostoru přesahující 100 °C. V tomto prostředí balení s přímým konektorem DIP/SIP tlakový senzors hrát zásadní role v ovládání paliva , brzdové systémy a monitorování emisí .

Efektivní teplotní kompenzace zajišťuje, že senzory poskytují konzistentní údaje navzdory těmto výkyvům. Wuxi Mems Tech Co., Ltd. nabídkas automotive-grade MEMS pressure sensors that maintain ±1,0 % accuracy od -40 °C až 150 °C zajišťující přesnost v celém rozsahu provozu vozidla.

Taková stabilita přispívá k lepší palivová účinnost , zlepšená bezpečnost a prodloužená životnost motoru , zdůrazňující nepostradatelnou roli tepelné kompenzace v moderní automobilové elektronice.

Teplotní kompenzace ve spotřební elektronice

Jak se spotřebitelské produkty vyvíjejí směrem k miniaturizaci a chytré konektivitě, balení s přímým konektorem DIP/SIP tlakový senzors jsou stále více integrovány do kompaktních systémů jako chytré toalety, čističky vody, robotické vysavače a čističky vzduchu .

Tato zařízení vyžadují rychlou odezvu na tlak a konzistentní přesnost v různých domácích teplotních podmínkách. Senzory s kompenzace teploty celého procesu umožňují přesné řízení průtoku vzduchu nebo vody, což přispívá k obojímu energetická účinnost a vylepšená uživatelská zkušenost .

Podporou analogových a digitálních rozhraní jako např I²C komunikace , senzory se snadno integrují do různých architektur produktů a poskytují flexibilitu výrobci chytrých domácností s cílem optimalizovat funkčnost a náklady.

Kontrola výroby a zajištění kvality

v Wuxi Mems Tech Co., Ltd. , přesnost každého balení s přímým konektorem DIP/SIP tlakový senzor je udržována prostřednictvím a standardizované výrobní linky s kompletními interními možnostmi, včetně balení, pájení, teplotní kalibrace a testování celého procesu .

Každý výrobek je podroben kalibrace nuly/plného rozsahu a hodnocení dlouhodobé stability zajišťující konzistenci napříč výrobními šaržemi. Výrobní závod o rozloze 2 000 m² to umožňuje objemová výroba při zachování přísného Dodržování kvality ISO a normy RoHS .

Tato přísná výrobní disciplína zajišťuje, že teplotně kompenzované senzory nejen dosahují vynikající počáteční přesnosti, ale také si zachovávají stabilitu po dlouhou provozní životnost.

Proč teplotní kompenzace určuje kvalitu senzoru

Přesnost a balení s přímým konektorem DIP/SIP tlakový senzor je neoddělitelná od jeho schopnosti efektivně zvládat teplotní výkyvy. Kompenzace zajišťuje:

• Konzistentní výstup signálu v široké škále podmínek prostředí.
• Prodloužená provozní životnost kvůli sníženému tepelnému namáhání.
• Vylepšená spolehlivost produktu v náročných odvětvích.
• Snížené náklady na rekalibraci a system downtime.

V konečném důsledku teplotní kompenzace přemění senzor ze součásti na a přesný měřicí přístroj , schopný podporovat kritické aplikace, kde by i malé odchylky mohly ohrozit výkon.

Závěr

Teplotní kompenzace je základním kamenem výkonu snímače tlaku. V a balení s přímým konektorem DIP/SIP tlakový senzor zajišťuje, že mechanická přesnost odpovídá tepelné stabilitě, což umožňuje přesný, opakovatelný a spolehlivý výstup dat za různých provozních podmínek.

Přístup přijatý Wuxi Mems Tech Co., Ltd. — od pokročilého návrhu MEMS a důkladné kalibrace až po přísné testování a řízení procesů — demonstruje odhodlání společnosti dosahovat konzistentní přesnosti napříč aplikacemi. Ať už v průmyslové automatizaci, lékařských zařízeních, automobilových systémech nebo chytré spotřební elektronice, tyto kompenzované senzory udržují stabilitu tam, kde na přesnosti záleží nejvíce.

Integrací komplexní teplotní kompenzace do každé výrobní fáze, balení s přímým konektorem DIP/SIP tlakový senzor poskytuje spolehlivý výkon měření, splňuje rostoucí požadavky moderních inteligentních systémů a zajišťuje rovnováhu mezi nimi přesnost, odolnost a přizpůsobivost $ .
