Obecný popis

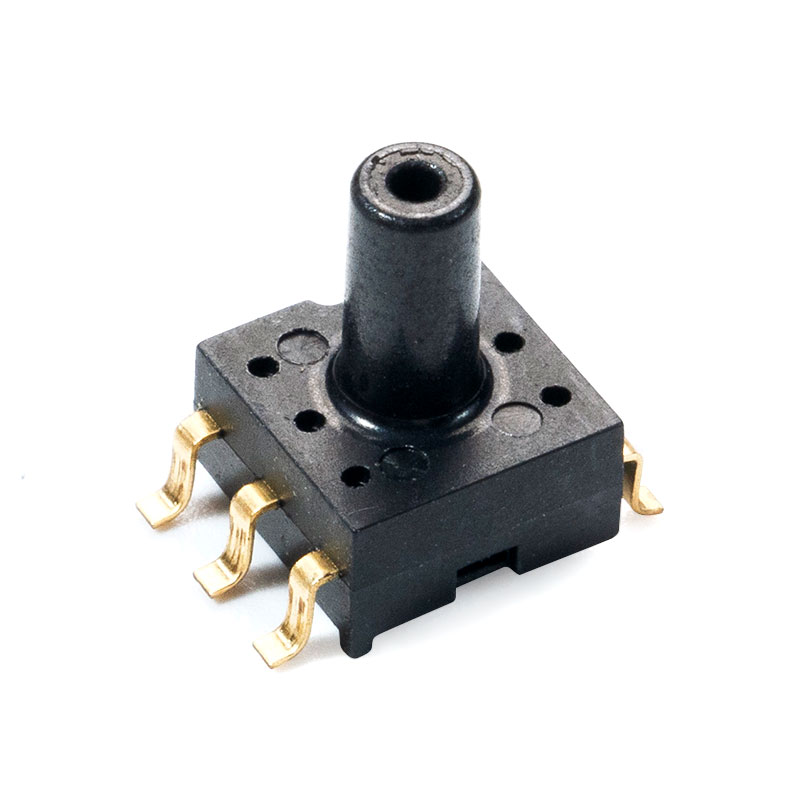

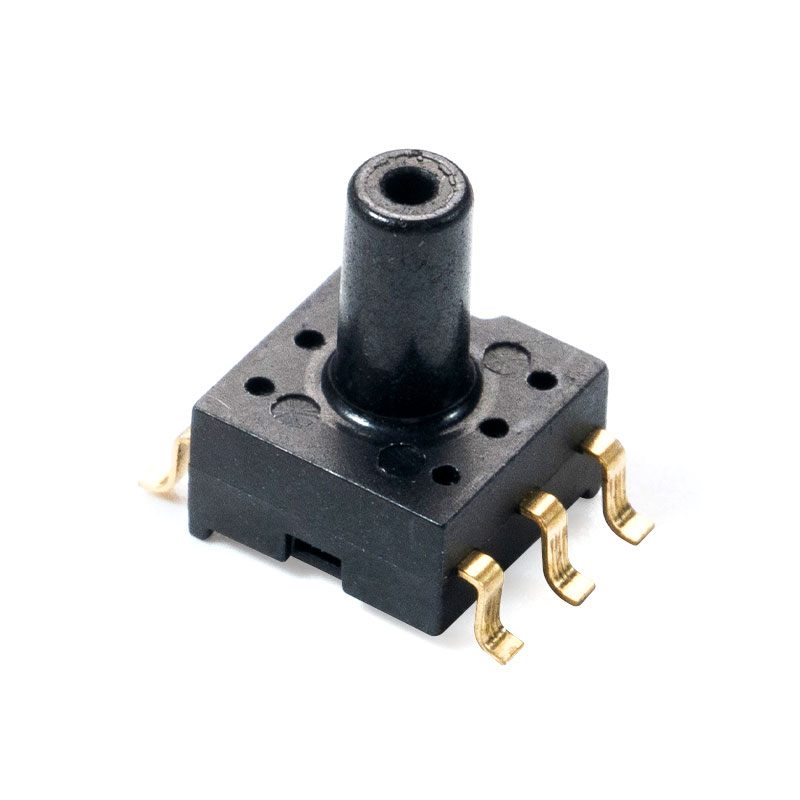

Řada MCP-H10 je malé pouzdro (SOP) s tryskou, která integruje zesílení signálu, nelinearitu a teplotní kompenzaci pro křemíkové piezorezistivní tlakové senzory. Snímač tlaku řady MCP-H10 je produkt, který využívá pokročilou technologii MEMS a je speciálně navržen pro spotřební elektroniku a lékařské aplikace. Tlakový senzor lze přímo připájet na desku PCB, čímž poskytuje přesný analogový výstupní signál s vysokou amplitudou, který je úměrný použitému tlaku.
Vlastnosti
Rozsah měření: -100kPa~1000kPa
Absolutní analogový výstup s širokým lineárním rozsahem (typické hodnoty 0,5V~4,5V) (poznámka: výstupní napětí lze přizpůsobit)
Napájecí napětí 5,0 V (3,3 V volitelně)
Rozsah provozních teplot -20 až 85 ℃
Rozsah skladovacích teplot -40 až 125 ℃
Typické aplikace
Průmyslové použití: tlakové spínače a pneumatické komponenty
Lékařské použití: měřič krevního tlaku, generátor kyslíku
Detekce hladiny vody v domácích spotřebičích: pračky, myčky, vysavače
Kontrola tlaku vzduchu: čisté prostory a kuřárny
Ostatní: Zařízení pro snímání středního tlaku vzduchu
Výkonnost struktury
Čip citlivý na tlak: křemík
Olověný drát: zlatý drát
Těsnicí plášť: materiál PPS
Odznak: měděný se zlatem
Čistá hmotnost: přibližně 0,3 gramu $ $
Elektrické specifikace
| Charakteristický | Symbol | Min | Typ | Max | Jednotka |
| Napětí @ Vs=5,0 V (řada MCP-H10-A) | V S | 4.75 | 5 | 5.25 | VDC |
| Napětí @ Vs = 3,3 V (řada MCP-H10-B) | V S | 3 | 3.3 | 3.6 | VDC |
| Pracovní proud | já o | — | 3 | mADC | |
| Přesnost (0 ℃ až 85 ℃) | — | — | — | 1.5 | %V FSS |
| rozlišení ADC | RES ADC | — | 24 | — | bit |
| rozlišení DAC | RES DAC | — | 12 | — | bit |
| Frekvence | Fsys | 1 | MHz | ||
| Doba odezvy | t R | — | 2.5 | — | mS |
| Čas zahájení | — | — | 100 | — | mS |
| ESD ochrana | — | — | 2 | — | KV |
