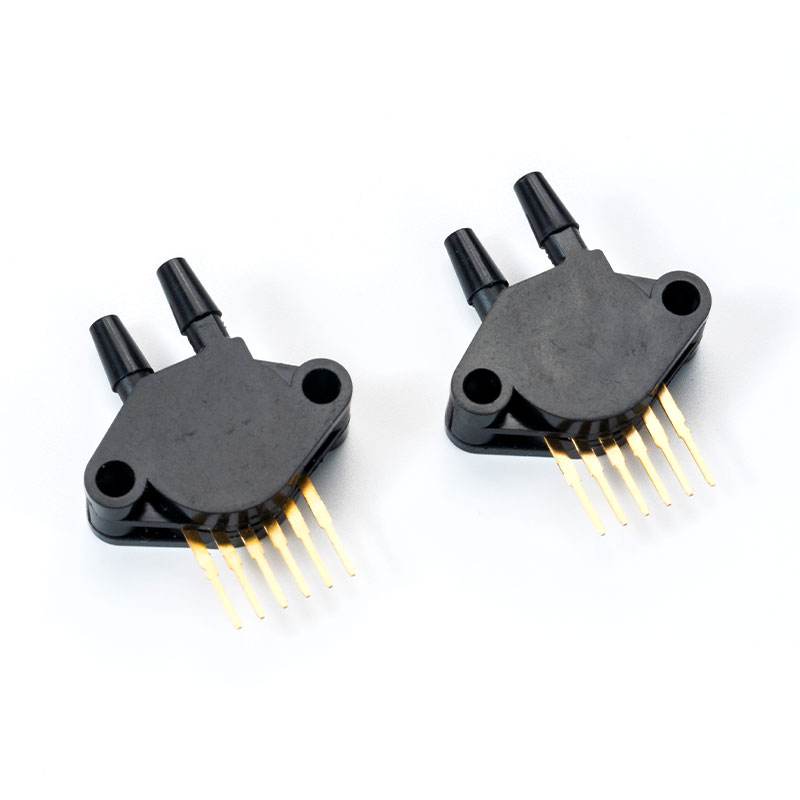

Jak fungují senzory analogového/digitálního signálu MCP?

Základní technologie zbavena tajemství: Od analogových signálů k digitálním datům

V srdci bezpočtu moderních zařízení, od průmyslových ovladačů po meteorologické stanice, leží kritická vrstva překladu: převod skutečných, nepřetržitých analogových signálů na diskrétní digitální data, která mohou mikrokontroléry zpracovat. Analogové/digitální snímače signálu MCP , konkrétně řada analogově-digitálních převodníků (ADC) od Microchip Technology, jsou specializované integrované obvody navržené k provádění tohoto úkolu s vysokou účinností a spolehlivostí. ADC funguje jako sofistikované měřicí zařízení, které v pravidelných intervalech vzorkuje analogové napětí – produkované senzorem, jako je termistor nebo tlakový převodník – a přiřazuje mu digitální číslo úměrné jeho velikosti.

Výkon ADC, a tím i věrnost dat vašeho senzoru, závisí na několika klíčových specifikacích. Rozlišení, vyjádřené v bitech (např. 10-bit, 12-bit), určuje počet diskrétních hodnot, které může ADC produkovat ve svém vstupním rozsahu, což přímo ovlivňuje granularitu měření. Vzorkovací frekvence definuje, kolikrát za sekundu k této konverzi dojde, a nastavuje limit pro zachycení změn signálu. Počet vstupních kanálů určuje, kolik samostatných senzorů může jeden čip postupně monitorovat. Pochopení těchto parametrů je prvním krokem při výběru toho správného Digitální snímač signálu řady MCP pro jakoukoli aplikaci, protože definují hranici mezi adekvátním čtením a vysoce věrným měřením.

• rozlišení: 10bitový ADC (jako MCP3008) rozděluje referenční napětí do 1024 kroků. 12bitový ADC (jako MCP3201) nabízí 4 096 kroků, což poskytuje čtyřnásobnou granularitu pro detekci minutových změn signálu.
• Vzorkovací frekvence: Kritické pro dynamické signály. Teplotní senzor může potřebovat pouze několik vzorků za sekundu, zatímco monitorování vibrací vyžaduje kilohertzové frekvence k zachycení relevantních frekvencí.
• Typ vstupu: Jednostranné vstupy měří napětí vzhledem k zemi. Pseudodiferenciální vstupy měří rozdíl mezi dvěma kolíky a nabízejí lepší potlačení hluku v náročných prostředích.

Řada MCP v praxi: Rozhraní a aplikace

Teoretické porozumění musí ustoupit praktické realizaci. Popularita série MCP, zejména MCP3008 , vychází z vyváženosti výkonu a snadného použití, což z něj často dělá výchozí volbu pro prototypování a středně velké produkty. Tyto ADC typicky komunikují prostřednictvím sériového periferního rozhraní (SPI), synchronního komunikačního protokolu, který je široce podporován mikrokontroléry od Arduina přes Raspberry Pi až po průmyslová PLC. Tato univerzálnost znamená, že jediný, dobře zdokumentovaný průvodce rozhraním může sloužit obrovské komunitě vývojářů. Proces spočívá v tom, že mikrokontrolér odešle sekvenci příkazů do ADC, aby zahájil konverzi na konkrétním kanálu, a poté zpětně přečte výslednou digitální hodnotu. Úspěšné Rozhraní snímače analogového/digitálního převodníku MCP proto vyžaduje správné hardwarové zapojení – řízení napájení, uzemnění, referenčního napětí a vedení SPI – v kombinaci s přesným softwarovým načasováním pro taktování dat při vstupu a výstupu. Zvládnutí tohoto rozhraní odemyká schopnost digitalizovat signály z prakticky jakéhokoli analogového senzoru.

Praktický průvodce: Analogově digitální převodník MCP3008 s rozhraním snímače

Pro připojení an MCP3008 k mikrokontroléru a senzoru, jako je potenciometr nebo fotorezistor, postupujte podle strukturovaného přístupu. Nejprve zajistěte stabilní napájení: připojte VDD k 3,3V nebo 5V (podle datasheetu) a VSS k zemi. Pin referenčního napětí (VREF) by měl být připojen k čistému, stabilnímu zdroji napětí, protože přímo škáluje výstup ADC; použití stejného napájení jako VDD je běžné pro nekritické aplikace. Piny SPI (CLK, DIN, DOUT a CS/SHDN) musí být připojeny k odpovídajícím pinům na vašem mikrokontroléru. Výstup analogového senzoru je připojen k jednomu z osmi vstupních kanálů (CH0-CH7). V softwaru musíte nakonfigurovat periferii SPI mikrokontroléru pro správný režim (režim 0,0 je typický pro MCP3008) a pořadí bitů. Konverze se spouští odesláním specifického počátečního bitu, bitů pro výběr kanálu a fiktivního bitu přes linku DIN, přičemž se současně čte výsledek zpět na řádku DOUT. Tento proces, abstrahovaný knihovnami v ekosystémech, jako je Arduino, umožňuje přesné sběr dat ze senzoru .

Výběr správného čipu: Rozhodovací rámec pro inženýry

S více zařízeními v portfoliu MCP se výběr stává zásadním technickým rozhodnutím. Proces jak vybrat analogový vstupní senzor MCP pro průmyslové monitorování nebo jakýkoli projekt není o nalezení "nejlepšího" čipu, ale toho nejoptimálnějšího pro konkrétní sadu omezení. Systematický přístup začíná definováním nezbytných požadavků: Kolik senzorů je třeba monitorovat? Jaká je požadovaná přesnost a rozsah vstupních napětí? Jaká je maximální frekvence signálu, který potřebujete zachytit? Teprve po zodpovězení těchto otázek můžete efektivně procházet datasheety. Například vícebodový systém monitorování teploty v továrně může upřednostňovat počet kanálů a nízkou cenu, přičemž ukazuje na 8kanálový MCP3008. Naopak přesná váha vyžaduje vysoké rozlišení a vynikající šumový výkon, což potenciálně upřednostňuje 12bitový nebo vyšší ADC s vyhrazeným nízkošumovým referenčním napěťovým obvodem.

Kritické srovnání: MCP3201 vs MCP3002 pro získávání dat ze senzoru

Běžné a názorné srovnání v rámci rodiny MCP je mezi MCP3201 (12bitový, jednokanálový) a MCP3002 (10bitový, 2kanálový). Toto srovnání pro sběr dat ze senzorů zdůrazňuje klasické technické kompromisy.

Volba závisí na primárním ovladači: je to potřeba maximální přesnosti (vyberte MCP3201) nebo potřeba dalšího kanálu a rychlosti při nižším rozlišení (vyberte MCP3002)?

Nad rámec základního integrovaného obvodu: Moduly a pokročilá integrace

Pro mnoho vývojářů, zejména v oblasti prototypování, vzdělávání nebo výroby v malém měřítku, může práce s holým integrovaným obvodem představovat překážky: potřeba přesného rozvržení plošných spojů, externí zdroje součástek a citlivost na šum. Zde je předmontováno vysoce přesné moduly digitálních snímačů signálu řady MCP nabízejí významné výhody. Tyto moduly obvykle připevňují čip ADC (jako MCP3008 nebo MCP3201) na malou desku plošných spojů se všemi nezbytnými podpůrnými součástmi: stabilním regulátorem napětí, čistým obvodem referenčního napětí, obvody pro posun úrovně pro kompatibilitu 5V/3,3V a konektorem pro snadné připojení. Transformují složitý úkol senzorové rozhraní do jednoduchého plug-and-play provozu. Tato integrace je zvláště cenná pro aplikace pro záznam dat, přenosná měřicí zařízení a vzdělávací sady, kde je rychlost vývoje, spolehlivost a odolnost proti rušení upřednostňována před absolutně nejnižšími náklady na komponenty a prostorem na desce.

Navrhování pro robustnost: Integrita a ochrana signálu

V náročných prostředích jako např průmyslové monitorování surový signál ze senzoru je zřídkakdy dostatečně čistý nebo bezpečný pro přímé připojení k ADC. Profesionální návrh obvodu pro úpravu a izolaci signálu snímače MCP je nezbytný pro přesnost a bezpečnost. Úprava signálu zahrnuje přípravu analogového signálu pro digitalizaci. To může zahrnovat:

• Zesílení: Použití obvodu operačního zesilovače (op-amp) ke škálování malého signálu snímače (např. z termočlánku), aby odpovídal optimálnímu rozsahu vstupního napětí ADC, čímž se maximalizuje rozlišení.
• Filtrování: Implementace pasivních (RC) nebo aktivních (op-amp) dolnopropustných filtrů pro ztlumení vysokofrekvenčního šumu, který je pro měření irelevantní, zabránění aliasingu a zlepšení stability čtení.

Izolace je klíčovou technikou pro bezpečnost a zmírnění hluku. V systémech, kde je snímač ve vysokonapěťovém nebo elektricky hlučném prostředí (jako je motorový pohon), je mezi obvody na straně snímače a ADC/mikrokontrolér umístěna izolační bariéra (optická pomocí optočlenu nebo magnetická pomocí digitálního izolátoru). To zabraňuje nebezpečnému napětí v dosažení logické strany a přerušuje zemní smyčky, které způsobují šum, což zajišťuje jak bezpečnost zařízení, tak integritu dat.

FAQ

Jaký je rozdíl mezi SAR a Delta-Sigma ADC v rodině MCP?

Microchip MCP ADC primárně využívají architekturu SAR (Sucessive Approximation Register), která je známá dobrou rychlostí a energetickou účinností. Rozhoduje o převodu jeden bit po druhém, nabízí předvídatelné načasování a nižší latenci. Některé další rodiny ADC, které nejsou typicky v řadě MCP, používají architekturu Delta-Sigma (ΔΣ). ΔΣ ADC převzorkují signál velmi vysokou rychlostí a používají digitální filtrování k dosažení extrémně vysokého rozlišení a vynikajícího šumového výkonu, ale jsou pomalejší a mají zpoždění kvůli filtru. Pro většinu sběr dat ze senzoru úlohy zahrnující signály se střední šířkou pásma (jako je teplota, tlak, pomalu se pohybující napětí), nabízí MCP ADC založené na SAR vynikající rovnováhu mezi výkonem, jednoduchostí a cenou.

Jak mohu snížit šum v naměřených hodnotách snímače MCP?

Redukce šumu je mnohostrannou výzvou analogový/digitální snímač signálu design. Mezi klíčové strategie patří:

• Oddělení napájení: Umístěte keramický kondenzátor 0,1 µF co nejblíže ke kolíkům VDD a VREF ADC a poblíž větší objemový kondenzátor (např. 10 µF). To poskytuje místní zásobník náboje a filtruje vysokofrekvenční šum.
• Správné uzemnění: Použijte hvězdicový uzemňovací bod nebo pevnou zemnicí plochu. Udržujte analogové a digitální zemní proudy oddělené a spojte je v jednom bodě.
• Fyzické rozvržení: Udržujte analogové stopy krátké, vyhněte se jejich vedení paralelně s digitálními nebo silnoproudými linkami a v případě potřeby použijte ochranné kroužky kolem citlivých uzlů.
• Filtrování: Implementujte nízkopropustný RC filtr na analogový vstupní kolík k ADC. Mezní frekvence by měla být těsně nad maximální frekvencí vašeho signálu, aby se zablokoval šum mimo pásmo.
• Průměrování: V softwaru vezměte více vzorků ADC a zprůměrujte je. To snižuje náhodný šum na úkor pomalejší efektivní vzorkovací frekvence.

Mohou být senzory MCP použity pro projekty s nízkou spotřebou baterie?

Ano, naprosto. Mnoho modelů MCP ADC se dobře hodí pro zařízení napájená bateriemi díky funkcím, jako je nízký provozní proud a režimy vypnutí/spánku. Například MCP3008 má typický provozní proud 200 µA a vypínací proud 5 nA. Klíčem k minimalizaci výkonu je agresivní využití těchto režimů. Namísto nepřetržitého běhu ADC by jej měl mikrokontrolér zapnout pouze v případě potřeby měření, zahájit převod, přečíst data a poté okamžitě přikázat ADC do režimu vypnutí. Tento přístup cyklického zatížení snižuje průměrný odběr proudu na mikroampéry nebo dokonce nanoampéry, což umožňuje provoz z malé baterie po dobu měsíců nebo let. Výběr modelu s nižším rozsahem napájecího napětí (např. 2,7V-5,5V) také umožňuje přímé napájení z 3V knoflíkového článku.

Jaké jsou trendy aplikace, které zvyšují poptávku po ADC ve stylu MCP?

Nejnovější trendy zdůrazňují několik rostoucích oblastí použití. Internet věcí (IoT) a chytré zemědělství spoléhají na sítě nízkoenergetických senzorů (vlhkost půdy, okolní světlo, teplota), kde MCP ADC poskytují základní digitalizační spojení. Výrobce a hnutí DIY elektroniky důsledně používá čipy jako MCP3008 pro vzdělávací projekty a prototypy. Kromě toho tlak na průmyslovou automatizaci a prediktivní údržbu vytváří poptávku po nákladově efektivních, vícekanálových monitorovacích řešeních pro digitalizaci signálů ze snímačů vibrací, proudových kleští a starších smyček 4-20 mA, což jsou všechny klíčové kompetence robustní řady MCP. Vzestup edge computingu také zdůrazňuje potřebu spolehlivých místních sběr dat ze senzoru před zpracováním nebo přenosem dat, perfektní role pro tato zařízení.
