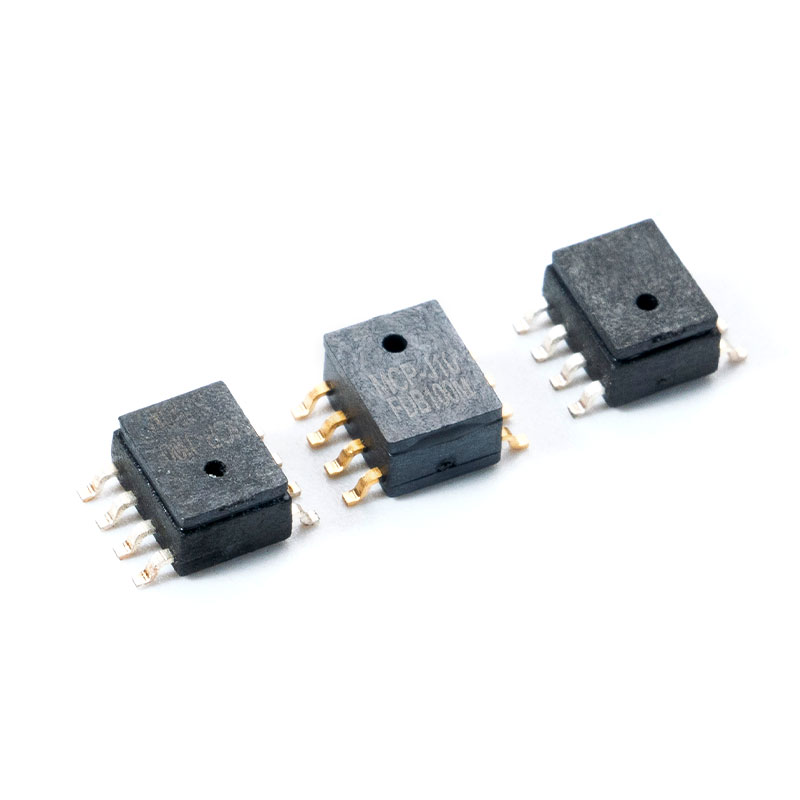

Co je snímač absolutního tlaku?

An snímač absolutního tlaku je převodník, který měří tlak ve vztahu k dokonalému vakuu (0 Pa), spíše než ve vztahu k atmosférickému nebo jinému referenčnímu tlaku. Tím se zásadně liší od měřidel nebo diferenciálních senzorů a je jedinečně vhodný pro aplikace, kde by atmosférické výkyvy způsobily nepřijatelné chyby měření. Od letecké výškoměry po průmyslové systémy HVAC, snímače absolutního tlaku jsou základním kamenem techniky přesného měření.

Tato příručka pokrývá vše, co potřebují vědět inženýři, specialisté na nákup a systémoví integrátoři – od provozních principů a srovnávacích dat až po výběrová kritéria specifická pro aplikaci a možnosti implementace s nízkými náklady.

1. Jak funguje snímač absolutního tlaku?

1.1 Základní princip práce

An snímač absolutního tlaku obsahuje utěsněnou referenční komoru evakuovanou na téměř dokonalé vakuum (typicky <10⁻³ Pa). Snímací membrána – obvykle vyrobená z křemíku, nerezové oceli nebo keramiky – se vychyluje v reakci na procesní tlak aplikovaný na jedné straně. Tato mechanická výchylka je převedena na elektrický signál pomocí jedné z několika transdukčních metod:

• Piezorezistivní : Tenzometry na membráně mění odpor úměrně k průhybu. Nejběžnější u senzorů založených na MEMS kvůli vysoké citlivosti a nízké ceně.
• Kapacitní : Výchylka mění kapacitu mezi membránou a pevnou elektrodou. Nabízí vynikající dlouhodobou stabilitu a nízký teplotní drift.
• Piezoelektrický : Generuje náboj pod dynamickým tlakem. Nejvhodnější pro rychlá přechodová měření, nikoli pro statický tlak.
• Rezonanční : Tlak mění rezonanční frekvenci vibračního prvku. Vysoká přesnost, ale vyšší cena.

Výstup je poté kondicionován prostřednictvím integrovaných obvodů ASIC, které poskytují teplotní kompenzaci, korekci nulového offsetu a zesílení signálu – vytvářející kalibrovaný analogový (0–5 V, 4–20 mA) nebo digitální (I²C, SPI) výstup.

1.2 Absolutní vs. měřidlo vs. diferenciál — klíčové rozdíly

Pochopení rozdílu mezi typy senzorů je zásadní pro správný návrh systému. Zatímco manometrové senzory měří tlak vzhledem k okolní atmosféře a diferenciální senzory porovnávají dva procesní tlaky, an snímač absolutního tlaku vs gauge pressure sensor porovnání odhalí zásadní rozdíl referenčních bodů, který ovlivňuje přesnost měření v prostředí s proměnlivou nadmořskou výškou nebo proměnlivým klimatem.

1.3 Proč na vakuu záleží

Utěsněná vakuová referenční komora umožňuje absolutní měření. Na rozdíl od měřicích senzorů, které používají ventilační otvor otevřený do atmosféry, an snímač absolutního tlaku je imunní vůči barometrickému posunu, kolísání nadmořské výšky a sezónním atmosférickým změnám. To je nesmlouvavé v aplikacích, jako je letecká nadmořská výška, kde se chyba tlaku 1 hPa ve výšce může převést na chybu ve výšce ~8,5 m – kritická bezpečnostní rezerva v kontrolovaném vzdušném prostoru.

V lékařských ventilátorech a infuzních pumpách měření absolutního tlaku zajišťuje, že dodávání léku a podpora dýchání zůstává neovlivněna nadmořskou výškou nemocnice nebo změnami okolního tlaku během přepravy.

2. Senzor absolutního tlaku vs. senzor tlaku – hluboké srovnání

2.1 Porovnání specifikací vedle sebe

Při hodnocení an snímač absolutního tlaku vs gauge pressure sensor technici musí vzít v úvahu nejen referenční bod, ale také to, jak si každý typ vede napříč klíčovými metrologickými parametry. Níže uvedená tabulka shrnuje typické specifikace datového listu pro srovnatelná zařízení na bázi MEMS v rozsahu 0–10 barů:

2.2 Kdy zvolit Absolutní Over Gauge

Vyberte si snímač absolutního tlaku když:

• Aplikace funguje v různých nadmořských výškách nebo místech s různými barometrickými tlaky (např. mobilní zařízení, letadla, drony).
• Návaznost měření na absolutní standard (jednotka SI: Pascal) je vyžadována pro shodu s předpisy – běžná v lékařské a letecké certifikaci.
• Je zapotřebí vakuové monitorování nebo subatmosférické řízení procesu (např. výroba polovodičů, lyofilizace).
• Dlouhodobé protokolování dat vyžaduje stabilní základní linii bez posunu, která není ovlivněna každodenními změnami počasí.

Měřicí senzory zůstávají preferovanou volbou v hydraulických a pneumatických systémech s uzavřenou smyčkou, kde je relativní tlak k atmosféře relevantní technickou veličinou (např. nahuštění pneumatik, tlak v kotli).

2.3 Časté mylné představy

• Mylná představa: "Absolutní senzory četl 0 při okolní." — Nedělají. Na hladině moře absolutní senzor čte ~101,325 kPa. Pouze snímač měřidla ukazuje 0 při okolním prostředí.
• Mylná představa: "Absolutní senzory jsou vždy přesnější." — Přesnost závisí na konstrukci a kalibraci, nikoli na referenčním typu. Měřicí senzory mohou dosáhnout stejné nebo lepší přesnosti pro relativní měření.
• Mylná představa: "Můžete převést měřicí senzor na absolutní přidáním atmosférického tlaku." — Toto funguje pouze v případě, že je známý a stabilní atmosférický tlak, což v mobilních nebo vysokohorských aplikacích marí účel.

3. Klíčové aplikace podle odvětví

3.1 Snímač absolutního tlaku pro aplikace výškoměru

The snímač absolutního tlaku for altimeter applications je jedním z technicky nejnáročnějších případů použití. Letecké výškoměry se opírají o model ISA (International Standard Atmosphere), který definuje předvídatelný vztah mezi tlakem a nadmořskou výškou: tlak klesá zhruba o 1,2 hPa na 10 m nárůstu nadmořské výšky na hladině moře.

U certifikované avioniky musí senzory splňovat environmentální standardy DO-160G a úrovně softwarového zabezpečení RTCA/DO-178C. Mezi klíčové specifikace patří:

• Rozsah tlaku: 10–110 kPa (pokrývá nadmořské výšky od -500 m do ~30 000 m)
• Rozlišení: <1 Pa (ekvivalentní rozlišení ~8 cm nadmořské výšky)
• Teplotní kompenzace: -55°C až 85°C
• Odolnost proti otřesům a vibracím dle MIL-STD-810

Drony a UAV pro spotřebitele používají levnější MEMS barometrické senzory (např. 24bitové rozlišení, rozhraní I²C), které stále dosahují přesnosti nadmořské výšky <±1 m v klidných podmínkách, což je dostatečné pro automatické řízení letu a funkce návratu domů.

3.2 Senzor absolutního tlaku pro systémy HVAC

In snímač absolutního tlaku for HVAC systems , primární úlohou je monitorování tlaku chladiva v kompresorových okruzích, vzduchotechnických jednotkách (AHU) přívodu a odvodu vzduchu a v systémech automatizace budov (BAS). Na rozdíl od monitorování diferenčního tlaku filtru (které využívá diferenční senzory) vyžaduje řízení okruhu chladiva absolutní tlak k přesnému výpočtu přehřátí a podchlazení chladiva pomocí diagramů tlak-entalpie (P-H).

3.3 Zdravotnické prostředky

Lékařský stupeň snímače absolutního tlaku jsou zabudovány do ventilátorů, anesteziologických přístrojů, infuzních pump, monitorů krevního tlaku a dialyzačních zařízení. Regulační požadavky (IEC 60601-1, ISO 80601) nařizují biokompatibilitu materiálů přicházejících do styku s tekutinami, elektromagnetickou kompatibilitu (EMC) a přísnou sledovatelnost kalibrace.

Klíčové vlastnosti lékařského senzoru:

• Přesnost: ±0,1 % FS nebo lepší, s kalibrací podle NIST
• Dlouhodobý posun: <±0,05 % FS/rok
• Kompatibilita médií: fyziologický roztok, kyslík, směsi anestetických plynů
• Výstup: Digitální (I²C/SPI) s integrovanou teplotní kompenzací preferovaný pro moderní vestavěné architektury

3.4 Automobilové systémy

Automobilové aplikace snímače absolutního tlaku zahrnují senzory absolutního tlaku v potrubí (MAP), systémy monitorování tlaku v pneumatikách (TPMS, i když ty jsou typicky měřidla), plnicí tlak turbodmychadla a tlak par v palivové nádrži. Snímače MAP jsou kritické pro výpočty vstřikování paliva řídicí jednotky motoru (ECU) a výpočty časování zapalování. Musí vydržet kvalifikaci AEC-Q100 Grade 1 (-40 °C až 125 °C), vysoké vibrace a vystavení výparům paliva.

• Provozní rozsah: 10–400 kPa absolutně (pokrývá vakuum při nečinnosti přes maximální zesílení)
• Výstup: Poměrový analogový (0,5–4,5 V) nebo digitální protokol SENT
• Doba odezvy: <1 ms pro dynamické události motoru

3.5 Nízkonákladový snímač absolutního tlaku pro projekty Arduino

Vzestup open-source hardwaru vytvořil silnou poptávku po a levný snímač absolutního tlaku Arduino - kompatibilní řešení. Tyto senzory – typicky MEMS barometrická zařízení s výstupem I²C nebo SPI – umožňují meteorologické stanice, záznamníky nadmořské výšky, vnitřní navigaci a projekty dronů s minimálními náklady.

Populární absolutní barometrické senzory MEMS používané v ekosystémech Arduino nabízejí:

• Rozsah tlaku: 300–1100 hPa (pokrývá nadmořské výšky od -500 m do ~9 000 m)
• Rozhraní: I²C (rychlý režim 400 kHz) nebo SPI
• Rozlišení: 24bitový ADC, rozlišení <0,18 Pa v režimu ultra vysokého rozlišení
• Napájecí napětí: 1,8–5 V (kompatibilní s logikou 3,3 V)
• Balení: LGA-8, QFN nebo breakout modul pro prototypování
• Spotřeba proudu: <1 µA v režimu spánku (kritické pro uzly IoT napájené bateriemi)

4. Jak vybrat správný snímač absolutního tlaku

4.1 Klíčové specifikace k vyhodnocení

Výběr správného snímač absolutního tlaku vyžaduje systematické hodnocení napříč několika dimenzemi specifikace. Inženýři by se měli vyvarovat nadměrné specifikace (která zvyšuje náklady) a nedostatečné specifikace (což způsobuje selhání pole).

4.2 Kritéria výběru pro Arduino a vestavěné systémy

Pro a levný snímač absolutního tlaku Arduino nebo aplikace vestavěného mikrokontroléru se priorita posouvá směrem ke kompatibilitě rozhraní, spotřebě energie a tvarovému faktoru. Zvažte:

• Úrovně napětí rozhraní : Ujistěte se, že úrovně logiky I²C/SPI odpovídají vašemu MCU (3,3 V nebo 5 V). Mnoho senzorů MEMS je nativních 3,3 V; při připojení k 5 V Arduino Uno použijte řadiče úrovně.
• Podpora knihovny : Potvrzená dostupnost knihovny Arduino drasticky zkracuje dobu vývoje.
• Snímač teploty na čipu : Většina barometrických senzorů MEMS obsahuje integrovaný teplotní senzor pro kompenzaci a dvoufunkční monitorování.
• Vzorkovací frekvence : U meteorologických stanic stačí 1 Hz. Pro udržení nadmořské výšky v UAV je zapotřebí 25–100 Hz.
• Režim spánku a pohotovostního režimu : Nezbytné pro bateriově napájené aplikace zaměřené na roky provozu na mincové články nebo malé LiPo baterie.

4.3 Kompromisy mezi cenou a výkonem

Náklady na an snímač absolutního tlaku váhy s přesností, certifikacemi, kompatibilitou médií a balením. Pochopení těchto kompromisů pomáhá týmům nákupu a systémovým architektům vyvážit rozpočet s technickými požadavky.

5. O MemsTech — Váš důvěryhodný partner MEMS Pressure Sensor

5.1 Založeno ve Wuxi, vytvořeno pro inovace

Společnost MemsTech byla založena v roce 2011 a nachází se ve Wuxi National Hi-tech District – čínském centru pro inovace internetu věcí – MemsTech je společnost specializující se na výzkum a vývoj, výrobu a prodej tlakových senzorů MEMS. Wuxi National Hi-tech District se etabloval jako jeden z předních asijských ekosystémů pro výrobu polovodičů a MEMS a poskytuje společnosti MemsTech přístup k pokročilým výrobním zdrojům, výzkumným partnerstvím a infrastruktuře dodavatelského řetězce, která je důležitá pro velkoobjemovou a vysoce kvalitní výrobu senzorů.

5.2 Produkty a obsluhovaná odvětví

MemsTech snímač absolutního tlaku Produktová řada pokrývá širokou škálu tlakových rozsahů, typů výstupů a možností balení navržených tak, aby sloužily B2B zákazníkům napříč:

• Lékařské : Senzory navržené pro respirační zařízení, infuzní systémy a diagnostické přístroje – v souladu s požadavky ISO 13485 na řízení kvality.
• Automobilový průmysl : Tlakové senzory MEMS splňující kvalifikaci AEC-Q100 Grade 1 pro monitorování tlaku v potrubí, palivových výparů a brzdového systému.
• Spotřební elektronika : Kompaktní senzory MEMS s nízkou spotřebou pro chytré telefony, chytrá domácí zařízení, nositelná zařízení a uzly internetu věcí.

5.3 Proč si týmy pro nákup a velkoobchodní partneři vybírají MemsTech

• Profesionální schopnost výzkumu a vývoje : Vlastní návrh MEMS a procesní inženýrství umožňují přizpůsobená řešení pro zákazníky OEM a ODM.
• Vědecké řízení výroby : Výrobní linky řízené ISO se statistickým řízením procesu (SPC) zajišťují konzistentní výtěžnost a kvalitu v měřítku.
• Přísné balení a testování : Každý senzor prochází před odesláním kompletní kalibrací a funkčním testováním, s volitelným 100% HTOL (High-Temperature Operating Life) screeningem.
• Konkurenční ceny : Vertikální integrace a efektivita objemové výroby umožňují společnosti MemsTech dodávat vysoce výkonná a nákladově efektivní řešení snímání, která snižují celkové náklady na kusovník systému, aniž by byla ohrožena spolehlivost.

6. Často kladené otázky (FAQ)

Q1: Jaký je zásadní rozdíl mezi snímačem absolutního tlaku a snímačem tlaku?

An snímač absolutního tlaku měří tlak vzhledem k dokonalému vakuu (0 Pa). Snímač tlaku měří tlak vzhledem k místnímu atmosférickému tlaku, který se mění s nadmořskou výškou a počasím. V důsledku toho an snímač absolutního tlaku vs gauge pressure sensor srovnání ukazuje, že absolutní senzory poskytují stabilní měření nezávislé na místě, zatímco senzory měřidla jsou vhodnější, když je sledovanou technickou veličinou tlak nad nebo pod okolním tlakem – jako je nahuštění pneumatik nebo tlak v nádrži vzhledem k atmosféře.

Q2: Jak funguje snímač absolutního tlaku v aplikaci výškoměru?

V an snímač absolutního tlaku for altimeter applications , senzor měří aktuální barometrický tlak atmosféry v letadle nebo aktuální nadmořskou výšku UAV. Pomocí modelu International Standard Atmosphere (ISA) – kde tlak klesá přibližně o 1,2 hPa na 10 m nárůstu nadmořské výšky v nízkých nadmořských výškách – systém převádí naměřené hodnoty tlaku na hodnoty nadmořské výšky. Utěsněná podtlaková reference uvnitř senzoru zajišťuje, že toto měření není ovlivněno přetlakem v kabině nebo místním počasím, a poskytuje stabilní a opakovatelný výškový signál pro systémy řízení letu.

Q3: Lze s Arduinem použít nízkonákladový senzor absolutního tlaku pro měření nadmořské výšky?

Ano. A levný snímač absolutního tlaku Arduino -kompatibilní zařízení MEMS – obvykle 24bitový I²C barometrický senzor – může dosáhnout rozlišení nadmořské výšky lepší než 0,5 m v klidném vzduchu. Arduino čte nezpracovaná tlaková data přes I²C, aplikuje hypsometrický vzorec (nebo zjednodušenou aproximaci ISA) a vydává nadmořskou výšku v metrech. Nejlepších výsledků dosáhnete, když před každým sezením provedete místní kalibraci tlaku na úrovni země, protože absolutní tlak na hladině moře se denně mění o ±2–3 hPa v důsledku počasí, což znamená ±17–25 m výškové chyby bez korekce.

Q4: Jaké specifikace jsou nejdůležitější při výběru snímače absolutního tlaku pro systémy HVAC?

For snímač absolutního tlaku for HVAC systems aplikace, nejkritičtější specifikace jsou: (1) tlakový rozsah —musí pokrýt plný provozní tlak chladiva včetně přechodných jevů; (2) kompatibilita médií —smáčené materiály musí být kompatibilní s chladivy, jako jsou R-410A, R-32 nebo R-134a; (3) celkové chybové pásmo (TEB) v celém rozsahu provozních teplot; (4) výstupní rozhraní —proudová smyčka 4–20 mA je upřednostňována pro dlouhé kabelové trasy v systémech budov; a (5) ochrana proti vniknutí —Minimální IP67 pro prostředí místnosti se zařízením vystavené vlhkosti a čisticím prostředkům.

Q5: Jak si snímač absolutního tlaku udržuje přesnost po celou dobu své životnosti?

Dlouhodobá stabilita v an snímač absolutního tlaku závisí na integritě utěsněné vakuové referenční komory, odolnosti materiálu membrány vůči tečení a kvalitě kompenzačního algoritmu ASIC. Vysoce kvalitní senzory MEMS dosahují dlouhodobé stability ±0,1 % FS za rok nebo lepší. Pro zachování certifikované přesnosti by měly být senzory pravidelně rekalibrovány – obvykle každé 1–3 roky v závislosti na regulačních požadavcích aplikace. V kritických aplikacích (lékařství, letectví a kosmonautika) by měli výrobci poskytnout kalibrační certifikáty s návazností na NIST a publikované údaje o charakterizaci posunu.

Reference

• Fraden, J. (2016). Příručka moderních senzorů: Fyzika, konstrukce a aplikace (5. vyd.). Springer. https://doi.org/10.1007/978-3-319-19303-8
• Mezinárodní elektrotechnická komise. (2005). IEC 60770-1: Převodníky pro použití v řídicích systémech průmyslových procesů – Část 1: Metody pro hodnocení výkonu. . IEC.
• MEMS & Sensors Industry Group (MSIG). (2023). Zpráva o trhu MEMS a senzorů . https://www.semi.org/en/communities/msig
• RTCA. (2010). DO-160G: Podmínky prostředí a zkušební postupy pro palubní vybavení . RTCA, Inc.
• Národní nástroje. (2022). Základy tlakového senzoru: Typy senzorů a průvodce výběrem . https://www.ni.com/en-us/shop/data-acquisition/sensor-fundamentals/pressure-sensor.html
• Bosch Sensortec. (2023). BST-BMP390-DS002: BMP390 Datasheet snímače tlaku . Bosch Sensortec GmbH. https://www.bosch-sensortec.com/products/environmental-sensors/pressure-sensors/bmp390/
• Mezinárodní organizace pro normalizaci. (2016). ISO 13485:2016 – Zdravotnické prostředky – Systémy managementu kvality . ISO. https://www.iso.org/standard/59752.html
• AEC. (2014). AEC-Q100 Rev-H: Kvalifikace zátěžového testu na základě mechanismu selhání pro integrované obvody . Rada pro automobilovou elektroniku. $
