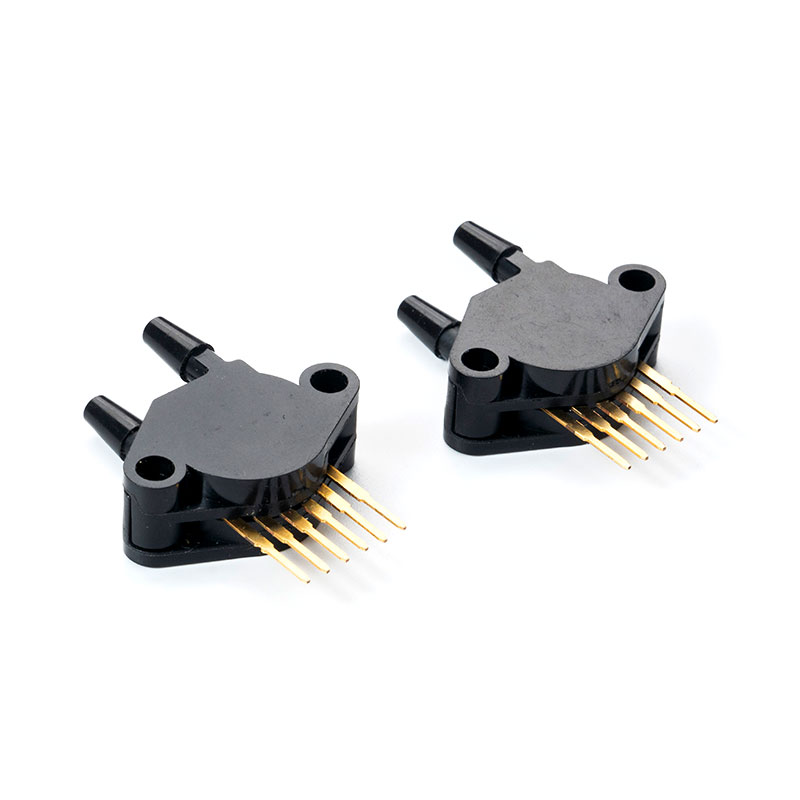

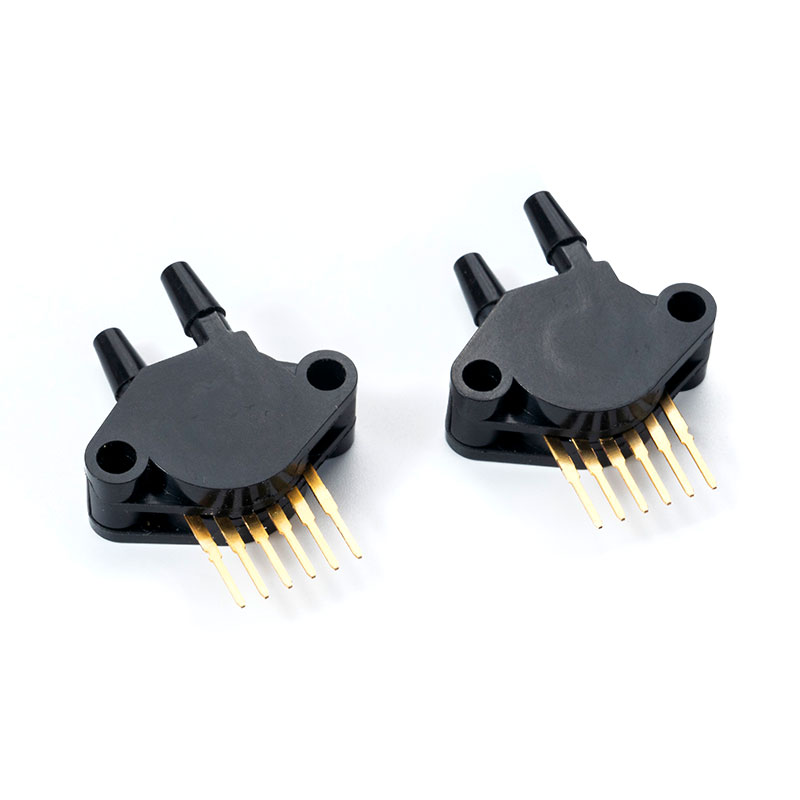

1.Obecné specifikace
Tabulka 1. Limitní parametry
| Charakteristický | Min. | Max. | Jednotka |
| Napájecí napětí (Vsupply) | -0,3 | 6 | Vdc |
| Skladovací teplota | -40 | 125 | ℃ |
Tabulka 2. Typ tlaku
| Typ tlaku | popis |
| Absolutní | Výstup je úměrný rozdílu mezi aplikovaným tlakem a vestavěným referenčním vakuem |
| Měřicí tlak | Výstup je úměrný rozdílu mezi aplikovaným tlakem a atmosférickým (okolním) tlakem |
| Diferenční tlak | Výstup je úměrný rozdílu mezi tlakem aplikovaným na každý port (port 1 – port 2). |
2. Technické parametry analogového výstupu
Tabulka 3. Specifikace analogového výstupu
(VS = 5,0 V DC, TA = 25 °C, pokud není uvedeno jinak.)
| Charakteristický | Symbol | Min | Typ | Max | Jednotka |
| Rozsah tlaku (1) | POP | 0 15 | — — | 100 115 | kPa |
| Napájecí napětí (2) | VS | 4.75 | 5 | 5.25 | VDC |
| Napájecí proud | IO | — | 7 | 10 | mAdc |
| Minimální tlakový posun (3) , (0 až 85 °C) @ VS = 5,0 V | VOFF | 0.088 | 0.2 | 0.313 | VDC |
| Plnohodnotný výstup (4) , diferenciální a absolutní (0 až 85 °C) @ VS = 5,0 V | VFSO | 4.587 | 4.7 | 4.813 | VDC |
| Rozpětí v plném rozsahu (5) , diferenciální a absolutní (0 až 85 °C) @ VS = 5,0 V | VFSS | — | 4.5 | — | VDC |
| Přesnost (6) | — | — | — | ±2,5 | %VFSS |
| Citlivost | V/P | — | 45 | — | mV/kPa |
| Doba odezvy (7) | tR | — | 1 | — | paní |
| Výstupní proud zdroje při plném výstupu | IO | — | 0.1 | — | mAdc |
| Doba zahřívání (8) | — | — | 20 | — | paní |
| Stabilita ofsetu (9) | — | — | ±0,5 | — | %VFSS |
1. 1,0 kPa (kiloPascal) se rovná 0,145 psi.
2. Zařízení je poměrové v tomto specifikovaném rozsahu buzení.
3. Offset (VOFF) je definován jako výstupní napětí při minimálním jmenovitém tlaku.
4. Plný výstup (VFSO) je definován jako výstupní napětí při maximálním nebo plném jmenovitém tlaku.
5. Full-scale span (VFSS) je definován jako algebraický rozdíl mezi výstupním napětím při plném jmenovitém tlaku a výstupním napětím při minimálním jmenovitém tlaku.
6. Přesnost (rozpočet chyb) se skládá z:
Linearita: Odchylka výstupu od přímého vztahu s tlakem ve specifikovaném rozsahu tlaku.
Teplotní hystereze: Odchylka výstupu při jakékoli teplotě v rozsahu provozních teplot po cyklování teploty do az bodů minimální nebo maximální provozní teploty, s nulovým diferenčním tlakem.
Hystereze tlaku: Odchylka výstupu při jakémkoli tlaku ve specifikovaném rozsahu, když je tento tlak cyklován do az minimálního nebo maximálního jmenovitého tlaku při 25 °C.
TcSpan: Výstupní odchylka v teplotním rozsahu 0 až 85 °C, vzhledem k 25 °C.
TcOffset: Výstupní odchylka s minimálním tlakem v teplotním rozsahu 0 až 85 °C, relativně k 25 °C.
Odchylka od nominální hodnoty: Odchylka od nominálních hodnot pro offset nebo plný rozsah jako procento VFSS při 25 °C.
7. Doba odezvy je definována jako doba, za kterou se přírůstková změna na výstupu dostane z 10 % na 90 % své konečné hodnoty, když je vystavena specifikované skokové změně tlaku.
8. Doba zahřívání je definována jako doba potřebná k tomu, aby výrobek po stabilizaci tlaku dosáhl stanoveného výstupního napětí.
9. Stabilita ofsetu je výstupní odchylka produktu, když je vystaven 1000 hodinám pulzního tlaku, teplotní cykly s testem zkreslení.
