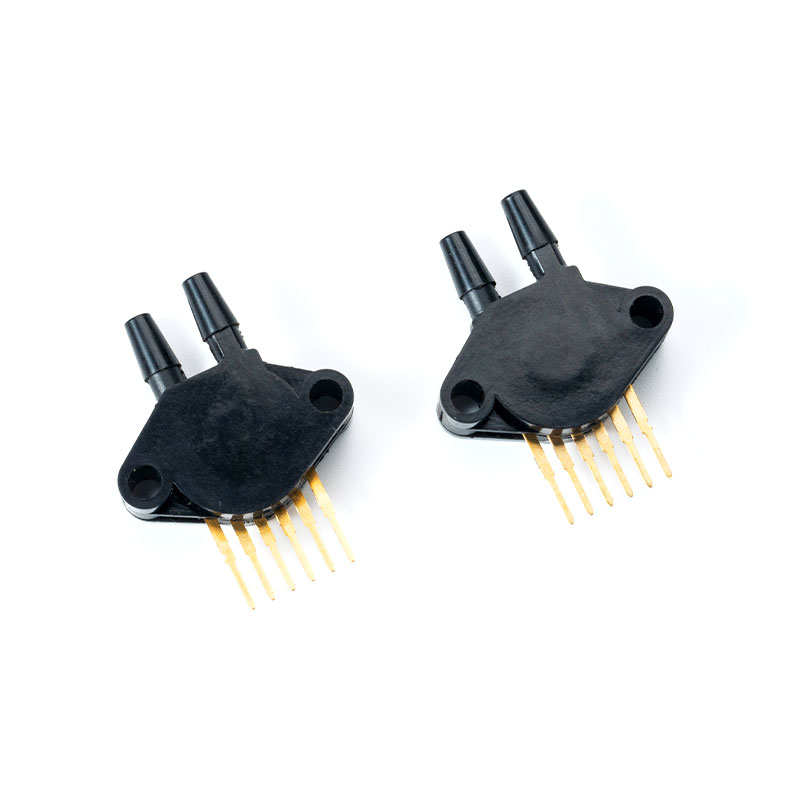

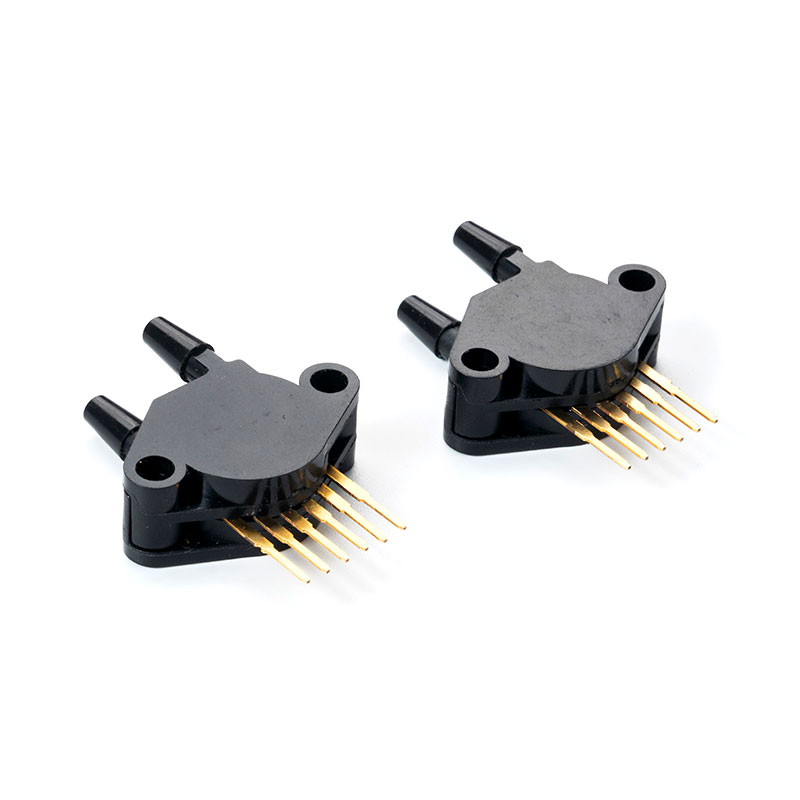

Řada MCP5XXXDP má integrovaný křemíkový tlakový senzor
Úprava signálu, teplotní kompenzace a kalibrace
1 Obecný popis
Piezorezistivní snímače MCP5XXXDP jsou monolitické křemíkové tlakové snímače. MCP5XXXDP je navržen pro širokou škálu aplikací, zejména pro aplikace využívající mikrokontrolér nebo mikroprocesor s analogově-digitálními vstupy. Tento převodník kombinuje pokročilé techniky mikroobrábění, metalizaci tenkých vrstev a bipolární zpracování, aby poskytoval přesný analogový výstupní signál na vysoké úrovni, který je úměrný použitému tlaku.
2 Vlastnosti a výhody
1. Volitelný rozsah tlaku: 0kpa~ 700kpa
2. Typ tlaku
Absolutní: Vnitřní reference vakua a výstup jsou úměrné absolutnímu tlaku
Přetlak: Na základě atmosférického tlaku poskytuje výstup a změnu atmosférického tlaku
proporcionální
Diferenční tlak: Umožňuje měření tlaku na dvou tlakových portech
3. Teplotní kompenzace přes 10 °C až 60 °C
4. Skladovací teplota -40°C až 125°C
5. Materiál: Odolná epoxidová integrovaná zapouzdřená skořepina, přijatá skořepina vzduchového ventilu, vysokoteplotní nylon
6. Výstupní signál: Analogový signál
3 Oblasti použití
1. Lékařství: Monitory, Anesteziologické přístroje, Zařízení pro analýzu krve, Plynová chromatografie, Plynové přístroje, Tlak vzduchu na oddělení, Přístroje na dialýzu ledvin, Nebulizéry, Pneumatické ovládací prvky, Respirační přístroje, Zařízení pro spánkovou apnoe, Spirometry, Ventilátory
2. Průmysl: měření barometrického tlaku, drony, kalibrátory měření, plynová chromatografie, přístroje na měření plynů, vysílače, kvalita vzduchu v interiéru, vědy o živé přírodě, pneumatické ovládání, meteorologické balóny.
Průvodce objednáním
| Model produktu | Rozsah měření (kPa) | Rozsah výstupního napětí (V) | Přesnost | Typ tlaku | Napájecí napětí | ||||
| Po | Pr | OL | OH | Absolutní | Měřicí tlak | Diferenční tlak | |||
 | Rozsah měření (kPa) | Rozsah výstupního napětí (V) | Přesnost | Absolutní | Měřicí tlak | Diferenční tlak | Napájení | ||
| MCP4250DP | 0 | 250 | 0.2 | 4.9 | ±1,4 % | ● | 5 V $ $ | ||
| MCP5050DP | 0 | 50 | 0.2 | 4.7 | ±2,5 % | ● | 5 V $ $ | ||
| MCP5100DP | 0 | 100 | 0.2 | 4.7 | ±2,5 % | ● | 5 V $ $ | ||
| MCP5500DP | 0 | 500 | 0.2 | 4.7 | ±2,5 % | ● | 5 V $ $ | ||
| MCP5700DP | 0 | 700 | 0.2 | 4.7 | ±2,5 % | ● | 5 V $ $ | ||
