Absolutní maximální hodnocení（MCP-J10）
| Parametry | Symbol | Rozsah | Jednotka |
| Analogové napájecí napětí | VDD | -0,3 až 6,0 | V |
| Provozní teplota | -40 až 125 | ℃ | |
| Skladovací teplota | -50 až 150 | ℃ | |
| Teplota křižovatky | 150 | ℃ | |
| Citlivost na ESD | HBM | 4 | kV |
Poznámka: Překročení absolutního maximálního hodnocení může způsobit trvalé poškození a dlouhodobý provoz s výše uvedeným absolutním maximálním hodnocením může ovlivnit spolehlivost zařízení.
Elektrické vlastnosti (MCP-J10)
Tabulka 1. Provozní charakteristiky (VS = 5,0 V DC, TA = 25 °C, pokud není uvedeno jinak)
| Parametry | Symbol | Min | Typ | Max | Jednotka |
| Napájecí napětí | VS | 4.75 | 5 | 5.25 | Vdc |
| Napájecí proud | já o | — | 3 | mAdc | |
| Offset (0 °C až 85 °C) @ VS = 5,0 V | V vypnuto | 0.44 | 0.5 | 0.56 | Vdc |
| Výstup v plném rozsahu (0 °C až 85 °C) @ VS = 5,0 V | V FSO | 4.44 | 4.5 | 4.56 | Vdc |
| Rozpětí plného rozsahu (0 ℃ až 85 ℃) @ VS = 5,0 V | V FSS $ $ | 3.88 | 4 | 4.12 | Vdc |
Pokračovat v tabulce 1. Provozní charakteristiky (VS = 5,0 V DC, TA = 25 °C, pokud není uvedeno jinak)
| Parametry | Symbol | Min | Typ | Max | Jednotka |
| Přesnost (0 °C až 85 °C) | — | — | — | 2.5 | %V FSS $ $ |
| Doba odezvy | tR | — | 2.5 | — | paní |
| Doba zahřívání | — | — | 100 | — | paní |
| Stabilita ofsetu | — | — | 0.25 | — | %V FSS $ $ |

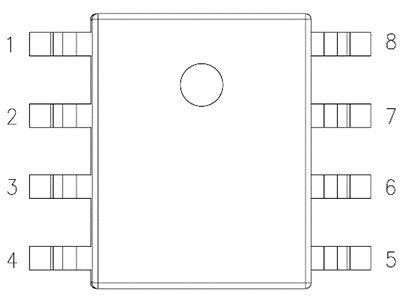

1. Definice obalu a kolíku (MCP-J11)
| Popište | NE. | Definice pinu | Popište | |
 | 1 | N/C | prázdný | |
| 2 | OUT | výstup | Musí být zavěšen ve vzduchu | |
| 3 | N/C | Volný | ||
| 4 | GND | uzemnění | ||
| 5 | VDD | napájení | ||
| 6 | N/C | prázdný | ||
| 7 | SCL | Sériová hodinová linka | ||
| 8 | SDA | SDA |
Tabulka 1.1 Vztah definice pinu
Poznámka:
1.J10：7&8 # kolíků musí být zavěšeno ve vzduchu
2.J11：2 # kolík musí být zavěšen ve vzduchu
2. Technické specifikace
2. Technické specifikace
| parametr | znamení | minimální hodnota | Typické hodnoty | Maximální hodnota | jednotka | poznámky |
| reset při zapnutí | VDDPOR | 2.8 | V | |||
| Pracovní proud | Iavdd | 2 | 3 | mA | Pracovní režim | |
| 200 | nA | Pohotovostní proud | ||||
| rozlišení ADC | RESRAW | 24 | Bity | |||
| Přesnost výstupního tlaku 1,2 | ACC | 1 % | %FS | 0 °C ~ 60 °C | ||
| 1,5 % | %FS | -20 °C ~ 70 °C | ||||
| Čas zapnutí | TUP | 100 | paní | nastavitelné | ||
| Uchovávání dat EEPROM | Tlive | 10 | let | @125 ℃ |
1. Přesnost zahrnuje nelinearitu, teplotní hysterezi a tlakovou hysterezi;
2. Přesnost plné životnosti založená na 1000 hodinách testování HTOL, LTOL, HTSL, THB a PCT;
2.2.I 2 C Elektrické charakteristiky
| Parametr | znamení | minimální hodnota | Maximální hodnota | jednotka | poznámky |
| hodinová frekvence | fBsclB | 1 | MHz | R=1K | |
| Doba udržování nízkého pulzu hodin | tBLOWB | 0.52 | nás | ||
| Doba udržování vysokého pulsu hodin | tBHighB | 0.24 | nás | ||
| Čas založení SDA | tBSUDATB | 0.1 | nás | ||
| Doba držení SDA | tBHDDATB | 0.0 | nás | ||
| Čas založení na začátku každého sezení | tBSUSTAB | 0.24 | nás | ||
| Doba udržování počátečního stavu | tBHDSTAB | 0.24 | nás | ||
| Zastavit čas, stanovit čas | tBSUSTOB | 0.24 | nás | ||
| Časový interval mezi dvěma komunikacemi | tBBUFB | 0.52 | nás |
