Wholesale MCP-J20 Tlakový senzor pro automobily
Domů / Produkt / Aplikační scénář / Senzor tlaku pro automobily / MCP-J20 Tlakový senzor pro automobily
KATEGORIE

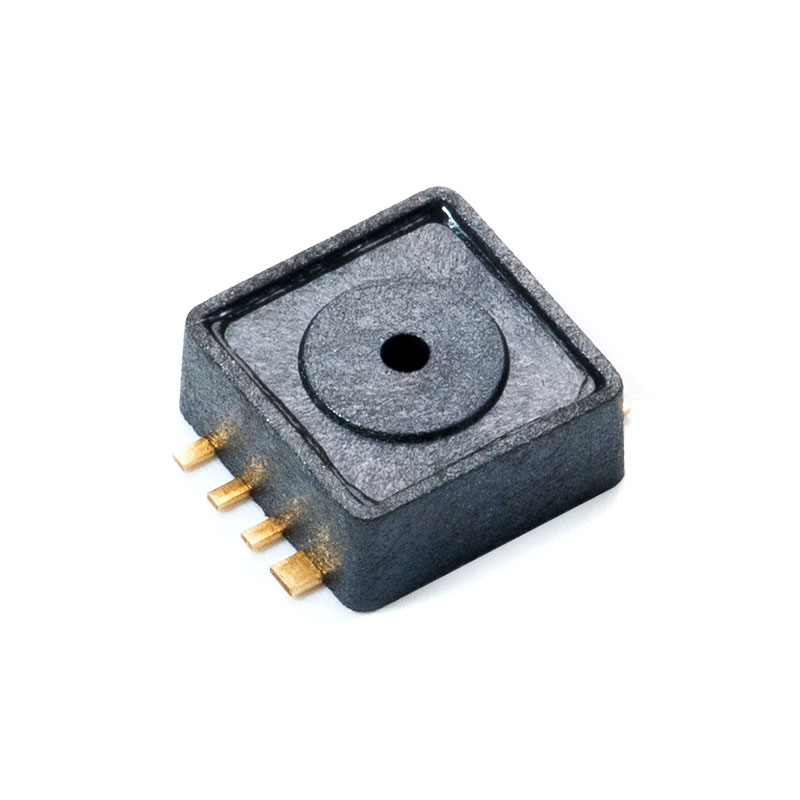

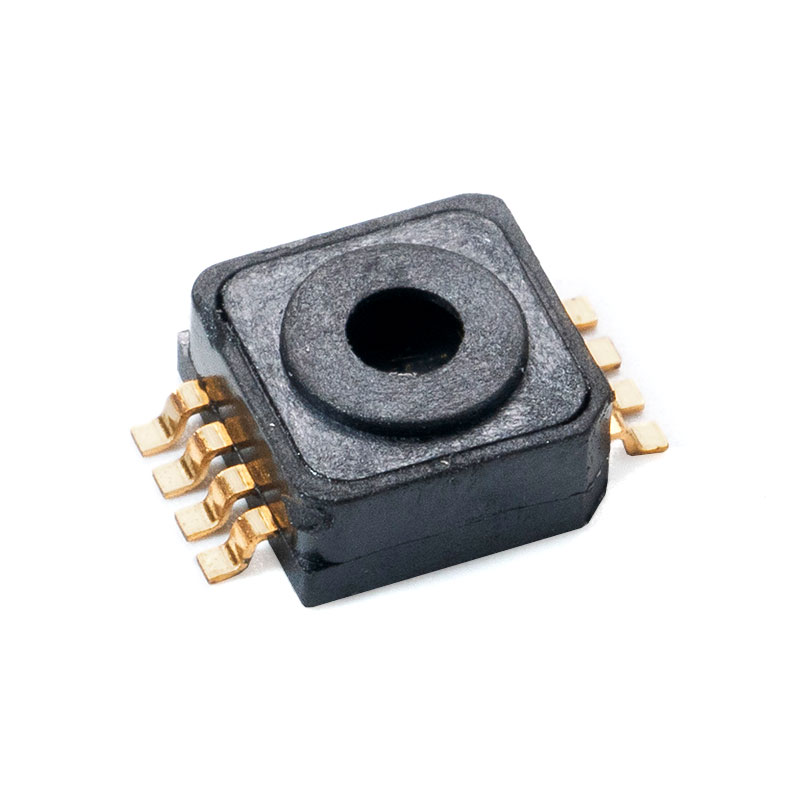

MCP-J20 Tlakový senzor pro automobily
  • MCP-J20 Tlakový senzor pro automobily
  • MCP-J20 Tlakový senzor pro automobily
  • MCP-J20 Tlakový senzor pro automobily

MCP-J20 Tlakový senzor pro automobily

Popis
Trh senzorů uvedl na trh produkty s kalibrovanými senzory absolutního tlaku. Řada MCP-J20 je určena pro přenos tlaku v sacím potrubí automobilů a motocyklů
Tento produkt používá čipy pro úpravu signálu automobilové třídy ke kalibraci a kompenzaci výstupu jádra MEMS a dokáže převádět tlakové signály od 10 kPa do 1000 kPa na analogové výstupní signály s přizpůsobitelným výstupním rozsahem (0~5V). Při zajištění vynikající spolehlivosti produktu jsou oba čipy integrovány a zabaleny, což výrazně snižuje velikost balení. Současně může upravený produkt poskytovat standardní výstup v teplotním rozsahu a rozsahu přesnosti, čímž zákazníci nemusí kalibrovat senzor.

Charakteristický

Maximální chyba od 0 °C do 85 °C je 2,5 %
Velmi vhodné pro mikroprocesory nebo systémy založené na mikrokontrolérech
Ultra malé balení pro povrchovou montáž
Teplotní rozsah: -40 °C až 125 °C
Rozsah J20 (A) 10kPa~1000kPa volitelně J20(B)10kPa~400kPa
Proporcionální/absolutní analogový napěťový výstup

Typické aplikace

Automobilové aplikace (měření tlaku v potrubí)
Průmyslové ovládání
Aplikace tlaku na motocyklu
Hybridní a nové energetické vakuové senzory
Detekce tlaku plynu CNG
Tlakoměr

Kontaktujte nás
PREV：MCP-J20A, J20B, J20C Tlakový senzor pro automobily
DALŠÍ：MCP-J10, MCP-J11, MCP-J12 Snímač tlaku pro automobily

3.1. Přehled

Tlakový senzor řady MCP-J20 využívá piezorezistivní jádro MEMS jako prvek citlivý na tlak, který vydává hrubý signál úměrný okolnímu tlaku. Kondicionační čip s vestavěným 16bitovým ADC řídí citlivou součást a zesiluje, teplotně kompenzuje a linearizuje původní signál, aby vydával analogový napěťový výstupní signál, který je lineárně závislý na použitém tlaku.



Přenosová funkce

OUT=A×P B
pozornost:
OUT je analogové výstupní napětí měřené ve voltech;
P je hodnota tlaku, absolutní tlak, v kPa;
Viz tabulka níže pro A a B.

Obrázek 3.1 Funkce přenosu simulovaného výstupu

Model produktu Rozsah (kPa) Rozsah výstupního napětí (V) Gain a Offset
Po Pr OL OH A B
MCP-J20-15115K 15 115 0.5 4.5 0.04 0.1
MCP-J20-20250K 20 250 0.5 4.5 0.0173915 0.152174
MCP-J20-20400K 20 400 0.5 4.5 0.0105265 0.2894735
